1280x1024 / 640x512 Тармак жана санарип кош чыгарылган евро
Мүнөздөмөсү
Модель | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Сенсор | Сүрөт сенсору | 1/2 "Sony Ingaas Global Sutter accar сенсор IMX990 | 1/4 "Sony Ingaas Global Sutter Senser Senser ImX991 |
| Натыйжалуу пикселдер | Болжол менен. 1.34MP | Болжол менен. 0.34mp | |
| Пикселдин көлөмү | 5μm | ||
LENS | Жооп күчү | 1000 ~ 1700нм | |
| ICR | 2 Modes: Wide Band: 1000 ~ 1700нмнарроу Band: 1450 ~ 1700нм | ||
| Фокустун узундугу | 17mm ~ 510mm, 30x оптикалык масштаб | ||
| Диа | F2.8 ~ F5.5 | ||
| Көрүү талаасы | Н: 21.3 ° ~ 0.71 °, V: 17.1 ° ~ 0.57 °, D: 27.1 ° ~ 0.92 ° | Н: 11.6 ° ~ 0.37 °, V: 9.3 ° ~ 0.3 °, D: 14.8 ° ~ 0.47 ° | |
| Focal Facition | 1m ~ 10m (Wide ~ tele) | ||
| Zoom ылдамдыгы | Болжол менен. 7s (оптикалык дүң ~ теле) | ||
Видео | Кысуу | H.265 / H.264 / H.264H / Mjpeg | |
| Токтом | 25 / 30/5/1 60fps @ 1280 × 1024 | 25 / 30/50 / 60fps @ 640 × 512 | |
| Video Bit Rate | 32kbps ~ 16mbps | ||
| Аудио | AAC / MP2L2 | ||
| LVDS Video | 25 / 30/50 / 60fps @ 2мп (1920 × 1080) | ||
Тармак | Сактоо | TF Card (256 GB), FTP, NAS | |
| Желе протоколу | Onvif, http, https, ipv4, ipv6, rTS, DDNS, RTP, TCP, UDP | ||
| Multicast | Колдоо | ||
| Программа жаңыртуусу (LVDS) | Микроб программаны тармак порту аркылуу жаңырта алат | ||
| Жалпы окуялар | Кыймыл, тампер, SD картасы, тармак | ||
| IV | Трипвифир, крест тосмолорду аныктоо, интрузия, таштап кеткен объект, орозо - кыймылдоо, унаа токтотуучу жай, парковникти аныктоо, көп адамдар чогултуу, жетишпеген объект, жообун табыңыз. | ||
| Ызы-чууну азайтуу | 2D / 3D | ||
| Экспозиция режими | Кол менен, авто, диапазонун артыкчылыгы, жапкыч артыкчылыгы | ||
| Экспозиция компенсация | Колдоо | ||
| Жапкыч ылдамдыгы | 1/1 ~ 1 / 30000s | ||
| Фокус режими | Авто / колдонмо / Жарлык авто | ||
| Электрондук дефог | Колдоо | ||
| Жылуулук туман | Колдоо | ||
| Flip | Колдоо | ||
| EIS | Колдоо | ||
| Санариптик чоңойтуу | 16x | ||
| Тышкы көзөмөл | TTL | ||
| Интерфейс | 4pin Ethernet Port, 6pin Serial & Power Port, 5pin Аудио порт.30pin LVDS | ||
| Байланыш протоколу | Sony Visca, Pleco D / P | ||
| Иштөө шарттары | - 30 ~ + 60 ° C / 20% ~ 80% rh | ||
| Сактоо шарттары | - 40 ~ + 70 ° C / 20% ~ 95% rh | ||
| Электр камсыздоо | DC 12V | ||
| Кубат керектөө (TBD) | АВ: 6w; Макс: 11w | ||

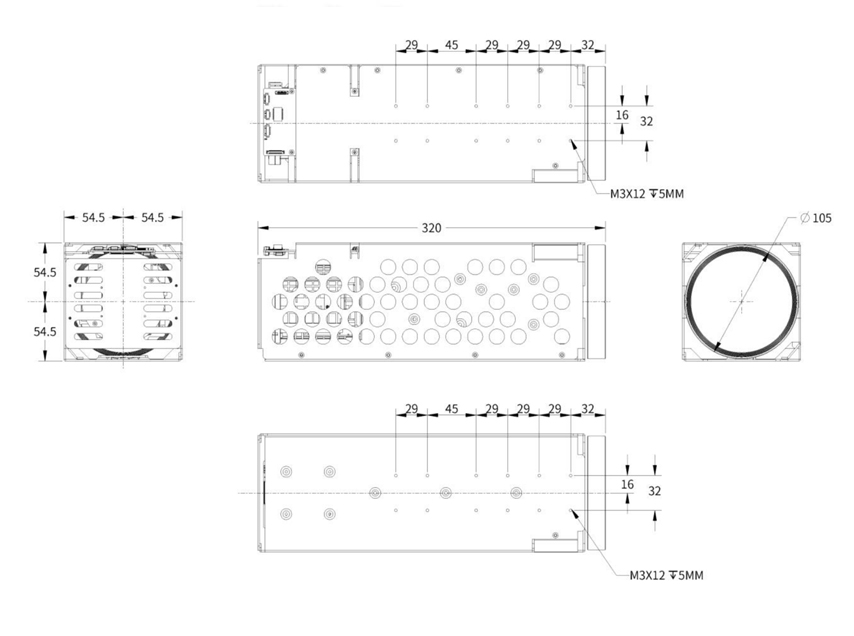

| Өлчөмдөр (L * W * H) | Болжол менен. 320mm * 109mm * 109mm | ||
| Салмагы | 3.1kg | ||
Желе интерфейси
| Түрү | ПИН номери | Пин аты | Сүрөттөө |
| J2_4PIN Ethernet Interface | 1 | Ethrx - | Адаптивдүү Ethernet порту, интернет rx - |
| 2 | Entrx + | Адаптивдүү Ethernet порту, интернет rx + | |
| 3 | EFTX - | Адаптивдүү Ethernet Port, Internet TX - | |
| 4 | Eftx + | Адаптивдүү Ethernet порт, интернет tx + | |
| J3_6pin Power & Uart Interface | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL 3-деңгээл. 3.3V, Pelco Протокол | |
| 4 | TXD1 | TTL 3-деңгээл. 3.3V, Pelco Протокол | |
| 5 | RXD0 | TTL 3,3V, Visca протоколу | |
| 6 | TXD0 | TTL 3,3V, Visca протоколу | |
| J1_5pin аудио интерфейс | 1 | Аудио_ | Аудио чыгып (сызык) |
| 2 | GND | GND | |
| 3 | Audio_in | Аудио in (inte) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS интерфейси
| Порт | Сан | Пин аты | Сүрөттөө |
| J4_30Pin LVDS интерфейси (Sony 30pin санариптик интерфейсине окшош) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC Output (DC + 7V ~ + 12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | TTL 4-деңгээл, 3.3V, Visca протоколу, J3_6pin портунда TXD0 үчүн бирдей. Бирок бир эле учурда туташа албайт. | |
| 19 | Uart1_rx | TTL 3,3V деңгээлинде, Visca протоколу, J3_6pin портунда RXD0 үчүн бирдей. Бирок бир эле учурда туташа албайт. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0 + | ||
| 23 | Txout1 - | ||
| 24 | Txout1 + | ||
| 25 | Txout2 - | ||
| 26 | Txout2 + | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk + | ||
| 29 | Txout3 - | ||
| 30 | Txout3 + |
